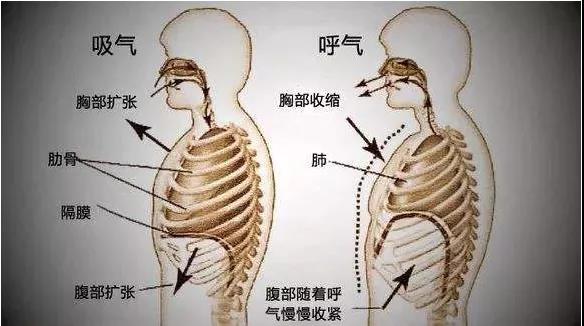

人類完成呼吸的功能是呼吸肌肉收縮，使肺泡膨脹，胸內形成負壓，吸入空氣，吸氣則是相反。正常情況下，人類通過呼吸進行活動，能量的交換，氧氣和二氧化碳的交換，使身體各器官組織代謝物順利進行排出。

但是有些情況下呼吸的機能受到損傷，如中毒、神經肌肉麻痹、溺水等，都要進行人工干預，醫療中都會有輸入氧氣，呼吸機進行通氣，改變病人的換氣功能，對于這種呼吸困難的病人，呼吸機是必不可少的設備。

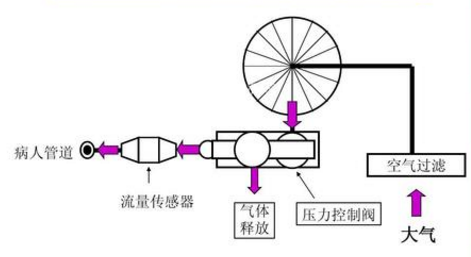

呼吸機的原理就是利用壓力差形成一個呼吸過程。這一過程要如何控制呢，就要用到我們的流量傳感器了，流量傳感器的運用是非常長的時間了，在呼吸機中都會有使用，主要是將吸入和呼出的氣體采集成電信號，送至測量芯片中進行數據處理，得到的數據有呼吸氣量，每分鐘通氣量，通氣速度等。

根據呼吸機功能和設計的不同，流量傳感器的檢測值不僅僅提供顯示，還對呼吸機的控制、報警等起著決定作用，如：

流量傳感器將測量到的實際值饋送到電子控制部分與面板設置值比較，利用兩者間的誤差控制伺服閥門來調節吸入和呼出氣體流量；

安裝在吸氣系統前端的空氣和氧氣流量傳感器生成的信號能幫助微處理器對閥門進行控制，以提供病人所需要的氧濃度；

流速和流量的檢測值還直接影響到呼氣與吸氣時相的切換、分鐘通氣量上下限的報警、流量觸發靈敏度、氣流實時波形和P-V-環的監測顯示等等。

流量傳感器性能的好壞直接影響到呼吸機參數的準確性和可靠性。

可見呼吸機的流量控制傳感器起著關鍵的作用，監測壓力和流量控制，對于呼吸機中的流量傳感器工采網推薦美國Siargo 質量流量傳感器模塊 - FS6122系列和美國Siargo 氣體質量流量傳感器 - FS1015CL。

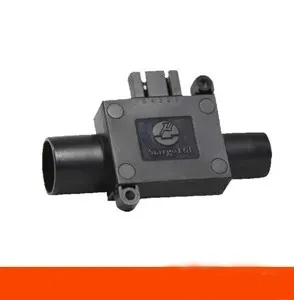

FS6122系列質量流量傳感器模塊是專為急救呼吸機和家用呼吸機等呼吸回路而設計的流量傳感器。產品有不同的流量范圍，適用于嬰兒與成人應用。產品的機械接口為ISO - 22mm ，入氣口與出氣口采用不同的設計，防錯性強，同時也將死區減小到最小。矽翔微機電系統有限公司專有的MEMS技術，使得在保證了產品可靠性和性能的同時，價格也非常低。

質量流量傳感器模塊FS6122系列產品特點：

專門為醫療持續正壓通氣（CPAP）應用而設計

直接測量質量流量和相對壓力

緊湊設計，體積小，死腔小

響應時間快，可同時提供線性數字信號和模擬信號

低功耗

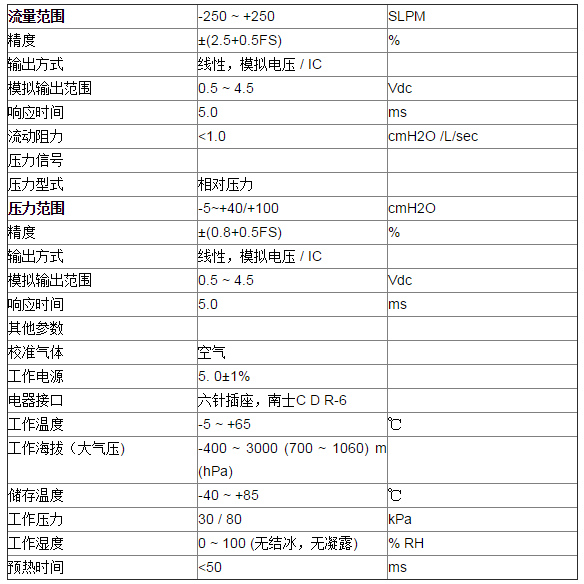

質量流量傳感器模塊FS6122系列流量信號：

FS1015CL系列微機電氣體質量流量傳感器是專門為各類醫學用氣體的測量和過程控制而設計的。產品采用微機電系統（MEMS）流量傳感芯片來制作，適用于各類清潔氣體。成本低、易安裝、不需要溫度壓力補償，可替代容積式或壓差式的傳統流量計。

美國Siargo微機電氣體質量流量傳感器  FS1015CL系列產品特點：

專為呼吸機和麻醉機的流量計量需求而設計

高靈敏度，應用熱式質量流量計原理可測量最低至8mm/sec的流體流量

無旁通結構，低壓損

傳感器的零點穩定度高

經消毒液殺菌處理后可重復使用

自動轉換量程的開關設計提高了測量精度

主機設備上的用戶界面可輕松實現線性輸出

美國Siargo微機電氣體質量流量傳感器  FS1015CL系列機械圖：

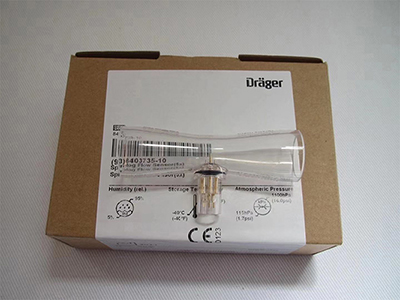

德爾格呼吸流量傳感器安裝步驟：

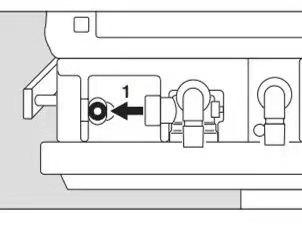

1.將呼吸機左下方的插槽盡量推向左側。

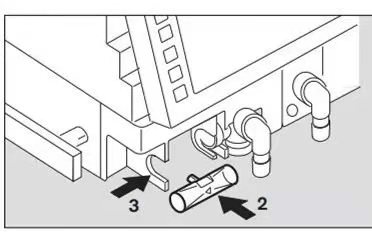

2.安裝流量傳感器，使探頭朝向呼吸機，將流量傳感器盡可能深的插入插槽中。

3.將流量傳感器朝右盡可能深的插入呼氣閥橡皮唇內。
